概述：

ENT600一體式電動機保護控制器采用新的 DSP 數字運算內核和 24 位高精度 AD 采樣。

具有抗干擾能力強、采樣精度高、報警/故障判斷準確、工作穩定可靠、體積小巧、中文菜單、易操作、網絡化等優點。具有一般交流電動機所需的多種保護功能、晃電自啟動功能和直接起動控制功能。

正常運行時 LCD 中文液晶顯示屏，清晰、直觀的指示電動機的運行狀態及工作電流和電壓；

報警或故障保護動作后，顯示界面自動點亮背光并顯示報警/故障信息，方便現場維護人員查找事故原因，以便快速的對設備作檢查維修。

產品具有 RS485 遠程通訊接口、直流 4 ～ 20mA模擬量輸出， 方便與 PCL、DCS 等組成網絡系統， 實現電動機運行的遠程監控。適用于 380V 系統及以下。

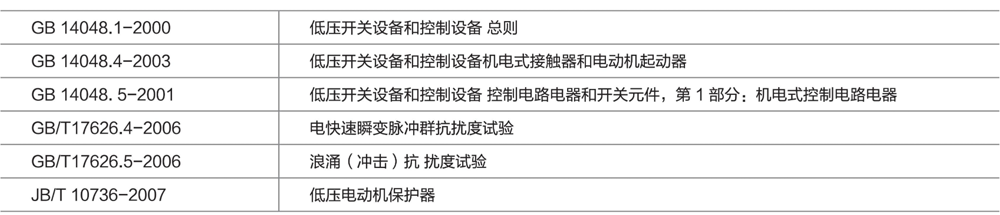

符合標準

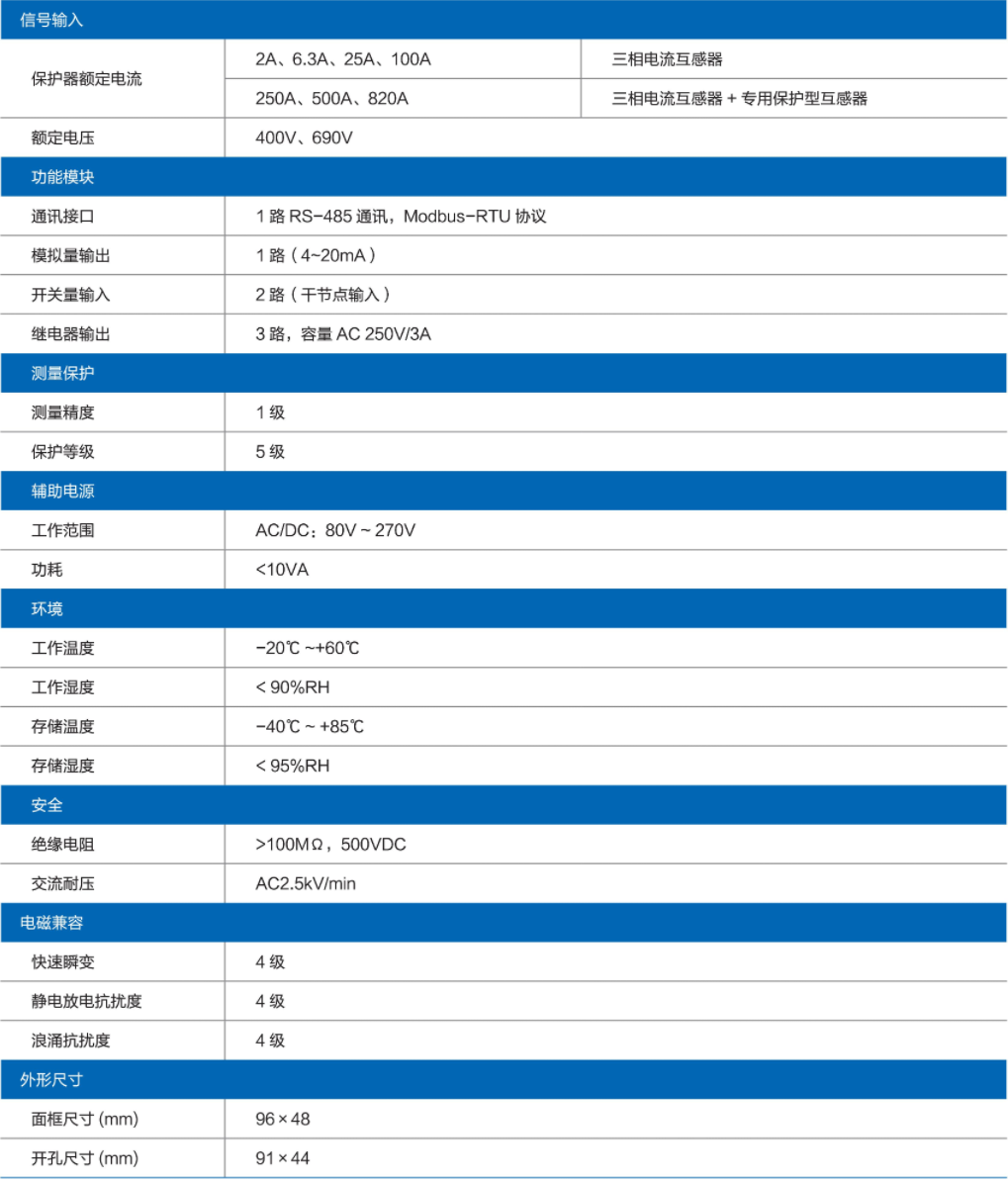

技術指標

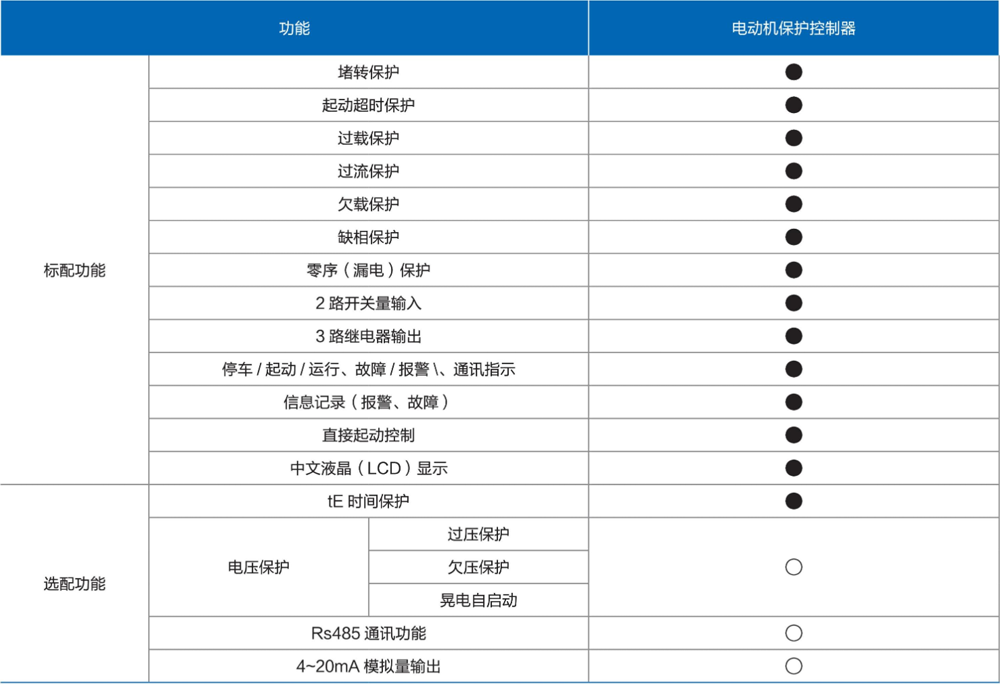

功能及特點

■ 殼體采用 100% 純 PC+ABS 工程塑料，耐候性強；

■ 面框尺寸 96×48mm，盤面安裝密度高，適合各種抽屜柜；

■ LCD 高清中文液晶顯示屏，視角更寬、顯示更直觀、按鍵操作更方便；

■ 具有堵轉、起動超時、過載、過流、欠載、缺相、零序（漏電）、tE 時間、過壓、欠壓等保護功能，保護定值和時間單獨設定；

■ 獨特的“抗晃電”即晃電自啟動功能，適于連續運行要求較高的設備，在短時停電后按設定時間自動重起動；

■ 非純保護時，具有直接起動控制功能，可選擇脈沖控制起動和電平控制起動；

■ 電流、電壓測量精度為 1 級，量程范圍覆蓋電動機起動電流范圍且線性度好；

■ 電動機保護等級為 5 級，滿足國家繼電保護要求，保護可靠動作、無誤動、拒動；

■ 零序（漏電）電流采樣三相電流矢量算法，接地故障檢測無需外接零序電流互感器；

■ 集多種功能于一體，具有電流表、電壓表、熱繼電器和時間繼電器等功能；

■ 直流 4~20mA 的模擬量輸出，可設置對應電動機三相電流、零序電流、三相線電壓；

■ 具有 RS485 通訊接口，采樣標準 Modbus-RTU 從站規約，方便與自控系統聯網。

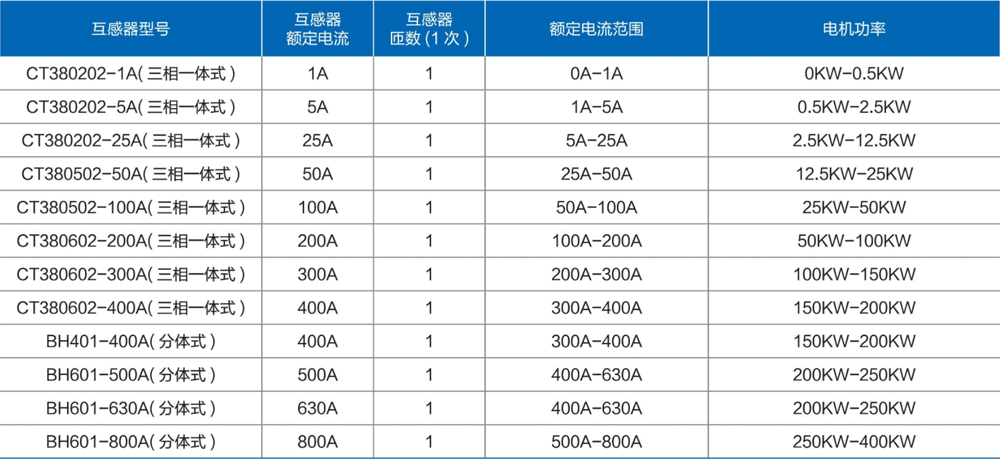

保護器額定電流選配

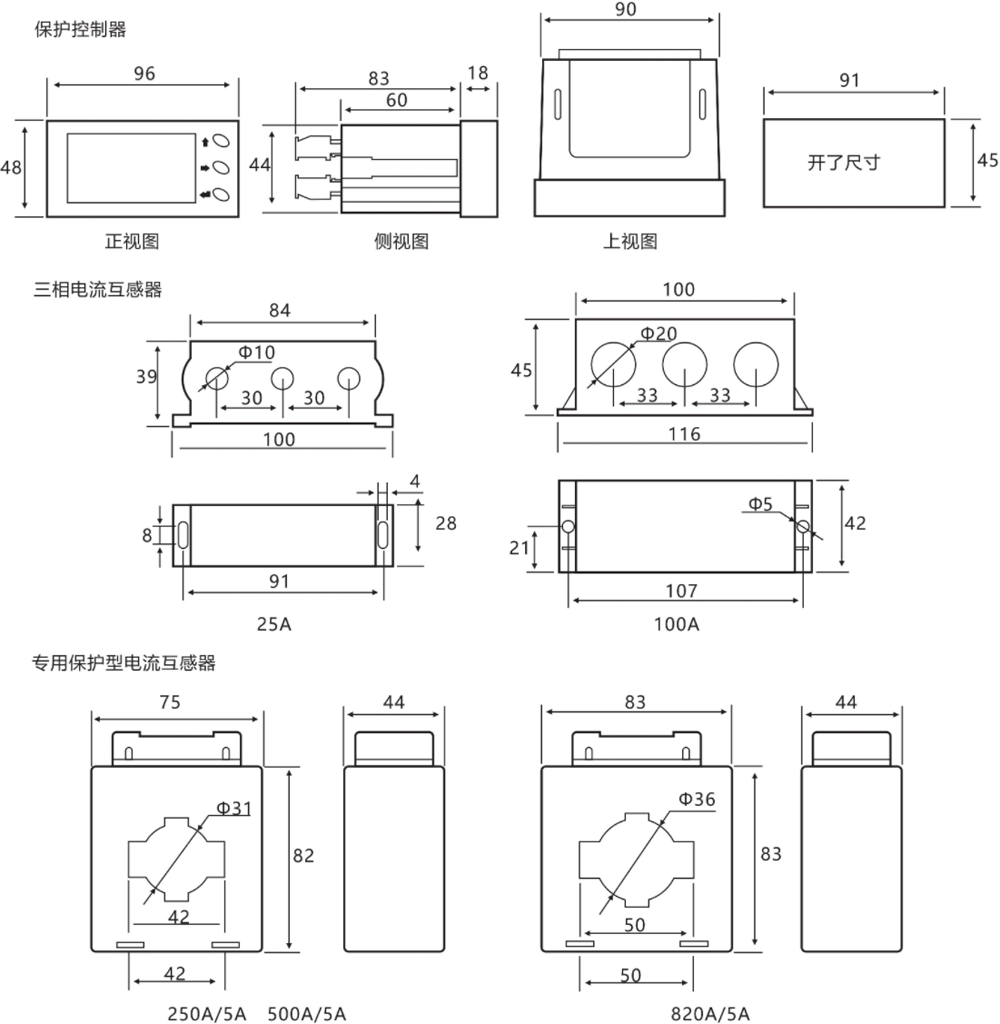

外形及安裝尺寸

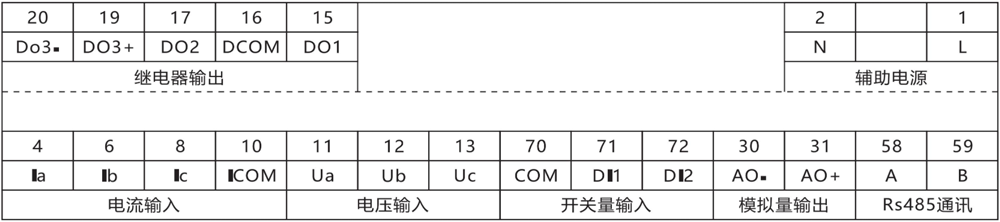

接線端子排列圖
